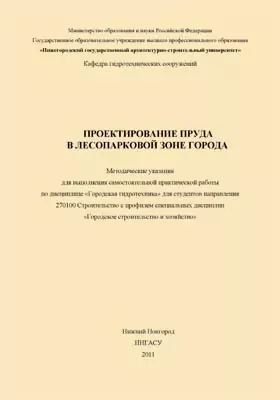

Проектирование пруда в лесопарковой зоне города : методические указания
Форматы: PDF
Издательство: Нижегородский государственный архитектурно-строительный университет (ННГАСУ)
Год: 2011
Место издания: Нижний Новгород
Страниц: 36
Артикул: 21468
Краткая аннотация книги "Проектирование пруда в лесопарковой зоне города"
Методические указания являются руководством для выполнения самостоятельной практической работы «Проектирование пруда в лесопарковой зоне города». В методических указаниях кратко представлены основные этапы проектирования гидротехнических сооружений и образуемого ими пруда в лесопарковой зоне. Описаны оценка необходимой рекреационной емкости пруда, гидрологические расчеты, даны методы определения параметров пруда, приведены основы проектирования плотин и водопропускных сооружений, рассмотрены компоновка гидроузла и последовательность его строительства. Методические указания могут быть использованы при выполнении выпускных квалификационных работ студентами направления 250700 Ландшафтная архитектура.
Содержание книги "Проектирование пруда в лесопарковой зоне города"
Введение
1. Цель работы
2. Определение расчётного годового стока реки
3. Определение основных параметров пруда
3.1. Численность отдыхающих на пруду
3.2. Виды отдыха, целесообразные для пруда
3.3. Определение площади водной поверхности пруда
3.4. Определение объемов воды в пруду
3.5. Результаты определения параметров пруда
4. Проектирование грунтовой плотины
4.1. Тип плотины и ее класс
4.2. Проектирование поперечного профиля плотины
4.3. Фильтрационный расчет плотины
4.4. Расчет устойчивости низового откоса плотины
5. Водопропускные сооружения гидроузла
5.1. Гидравлический расчет башенного водосброса, совмещенного с водоспуском
5.2. Гидравлический расчет быстротока и трубчатого водоспуска
5.3. Расчет гасителя энергии потока воды
6. Компоновка гидроузла и последовательность строительства
Библиографический список
Приложение
Все отзывы о книге Проектирование пруда в лесопарковой зоне города : методические указания
Отрывок из книги Проектирование пруда в лесопарковой зоне города : методические указания
12 4. ПРОЕКТИРОВАНИЕ ГРУНТОВОЙ ПЛОТИНЫ Пруд создаётся путём строительства плотины – гидротехнического со-оружения, перегораживающего реку для подъёма уровня воды. 4.1. Тип плотины и ее класс Проектируется плотина из местных грунтовых материалов [5]. Тип пло-тины и характеристики грунтовых материалов указываются в задании. Класс плотины назначается по [7] в зависимости от ее максимальной вы-соты и грунтов основания. Высота плотины Н′пл предварительно определяется по формуле: Н′пл = НПУ – ДНО + (2…3) м, (4.1) где ДНО – отметка дна реки, определяемая по рис. 3.1. Впоследствии высоту и класс плотины необходимо уточнить. 4.2. Проектирование поперечного профиля плотины Проектирование поперечного профиля плотины включает в себя опреде-ление его основных элементов: а) ширины гребня; ширина гребня плотины в общем случае зависит от конструкции плотины, способа ее возведения, наличия или отсутствия дорог общего пользования. Однако, так как пруд предназначается для рекреационных целей, устройство названных дорог не допускается, кроме дороги служебного назначения (для осмотра и ремонта плотины и других сооружений пруда). По-этому ширину гребня следует принимать минимальной по [5]; б) заложения откосов плотины предварительно могут быть приняты по рекомендациям табл. 4.1 и табл. 4.2; в) бермы устраиваются через 10-15 м по высоте плотины, ширина их 2-3 м; на верховом откосе на 1-2 м ниже УМО устраивается берма для размещения упора крепления верхового откоса;
