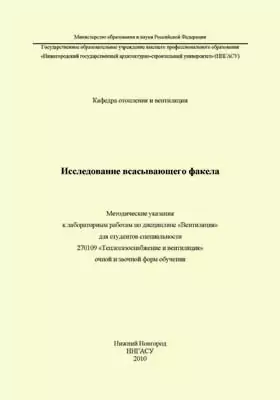

Исследование всасывающего факела

10 3.4. Сопоставление экспериментальных данных с результатами, полученными расчетом. Истинные осевые скорости воздуха XV, см (по данным таблицы 3) необходимо сравнить со значениями, полученными по аналитическим за-висимостям 1 и 2 для тех же контрольных точек. ( )4,12011RXkVVX+= (1) 20006,0=XdVVX (2) где XV - осевая скорость всасывающего факела на расстоянии X от всасы-вающего отверстия, см; 0V - средняя скорость воздуха во всасывающем отверстии, см; X - расстояние от всасывающего отверстая до контрольной точки, м; R - радиус всасывающего отверстия, м; 0d - диаметр всасывающего отверстия м, 2k - опытный коэффициент (3,32=k). Сопоставление результатов экспериментальных и теоретических ис-следований проводят в табличной форме (таблица 4). В графе «Примеча-ния» записывают формулу, по которой определялось значение осевой ско-рости XV для каждой из контрольных точек. При совпадении экспериментальных и расчетных значений осевых скоростей делают вывод о том, при каких относительных расстояниях от всасывающего отверстия круглого воздуховода 5,00<dX или 5,00>dX спра-ведливы формулы 1 и 2.
